Tipos de atuador de embreagem e como instalar sem errar

Entre os tipos de atuador de embreagem, o que muda não é só o formato: muda o que acontece quando a peça falha e o quanto custa consertar. O cilindro externo se troca por fora em uma hora; o concêntrico exige tirar o câmbio, e quando vaza, molha o disco.

Só que há um detalhe que decide mais que o tipo, porque boa parte das falhas prematuras acontece na bancada, antes de a peça subir no carro.

Os tipos de atuador de embreagem

Cilindro auxiliar externo

Montado por fora da carcaça do câmbio, empurra o garfo, que por sua vez move o rolamento contra os dedos do platô. É o arranjo clássico e o mais simples de atender.

A vantagem prática é o acesso, já que dá para trocar sem abrir a caixa e o custo do serviço fica baixo. Sempre que vaza, o fluido aparece do lado de fora, o que facilita o diagnóstico.

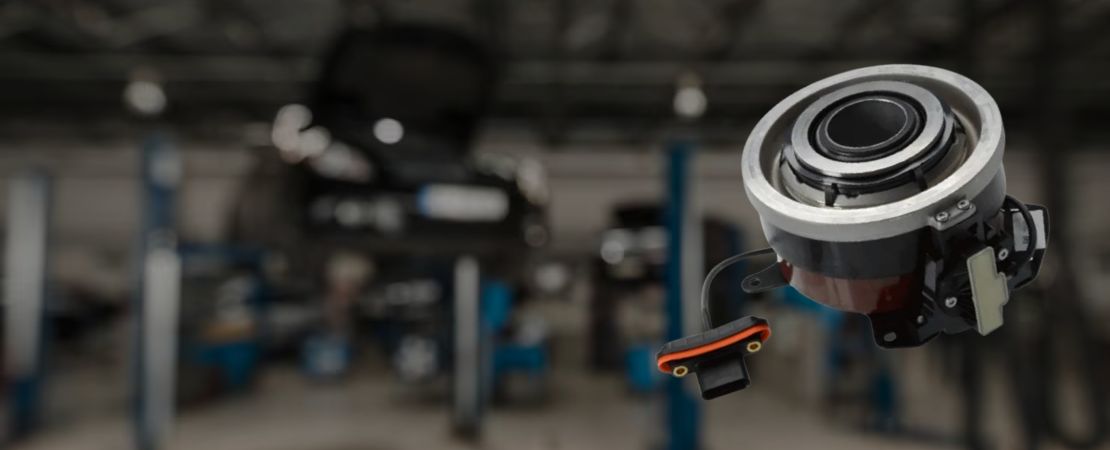

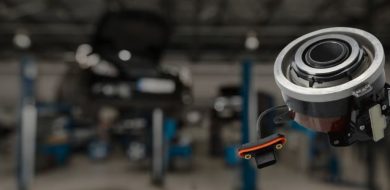

Atuador hidráulico concêntrico

Aqui o cilindro e o rolamento formam uma peça só, montada em volta do eixo do câmbio, dentro da carcaça. Ele empurra o platô diretamente, sem garfo.

O conjunto é compacto e preciso, mas cobra dois preços. Primeiro, a troca exige tirar o câmbio, por isso a peça sempre acompanha o kit de embreagem. Segundo, sempre que o retentor passa, o fluido cai direto sobre o disco — e o carro chega à oficina com embreagem patinando ou trepidando, e não com falha de acionamento.

Atuador eletro-hidráulico e elétrico

Nos câmbios automatizados, quem comanda não é o pedal: é a central. O atuador recebe sinal elétrico e movimenta a embreagem por bomba e acumulador, ou por motor elétrico com fuso.

Nesses sistemas a troca envolve calibração pela ferramenta de diagnóstico, porque a central precisa aprender o novo ponto de acoplamento. Sem isso, o carro sai com trocas bruscas ou embreagem patinando.

Os cinco erros que condenam qualquer um dos tipos de atuador de embreagem

1. Comprimir o atuador com a mão. Parece inofensivo, mas é o erro mais frequente de todos. Fora do sistema, a compressão desloca os retentores internos da posição em que foram montados, e a peça passa a vazar antes do primeiro uso.

2. Remover a trava de transporte cedo demais. Muitos concêntricos vêm com uma trava plástica que mantém o curso correto durante o manuseio — na linha GM, a conhecida trava vermelha. Ela só sai depois que o componente está fixado na carcaça, e antes de encaixar a caixa no motor. Tirar antes desregula o curso.

3. Reaproveitar o O-ring. O anel de vedação parece detalhe e é o que segura a pressão. Use sempre o que veio com a peça, e confira o retentor do eixo na mesma abertura.

4. Rasgar a vedação na montagem. Rebarba ou estria danificada no eixo corta o retentor do concêntrico ao encaixar. Proteger o eixo com uma fita durante a passagem evita o estrago.

5. Usar silicone ou fluido errado. Silicone, vedante e óleo mineral incham a borracha e criam vazamento em poucas semanas. Só entra o fluido especificado pelo fabricante, normalmente DOT 3, 4 ou 5.1 — as diferenças estão em DOT 3, DOT 4 e DOT 5.

O fluido decide a vida útil dos tipos de atuador de embreagem hidráulicos

Na maioria dos carros o fluido é o mesmo do freio, muitas vezes dividindo o reservatório. Como ele absorve umidade do ar com o tempo, é essa água que corrói o cilindro por dentro e incha os vedantes.

Duas regras simples evitam a maior parte dos retornos:

• Nunca reaproveite o fluido drenado, porque ele volta carregado de umidade e resíduo de borracha.
• Troque o fluido sempre que trocar o atuador, e respeite o intervalo do manual. Quando os dois circuitos compartilham reservatório, vale o prazo mais curto entre eles.

Depois de instalar

Sangre o sistema por completo, respeitando a ordem: pedal no fundo, abrir o purgador, fechar o purgador e só então soltar o pedal. Inverter os dois últimos passos puxa ar de volta — o procedimento detalhado está em como sangrar o sistema de embreagem.

No concêntrico, confira ainda se o curso ficou correto acionando o pedal algumas vezes antes de fechar o serviço. E nos automatizados, faça a calibração pela ferramenta antes de entregar.

Quando trocar

A faixa de vida útil que se vê na prática vai de 60 mil a 80 mil quilômetros em todos os tipos de atuador de embreagem, mas isso é ordem de grandeza, e não intervalo preventivo. O que define a troca é o estado da peça.

Existe, porém, um caso em que ela é regra: no concêntrico, sempre que o câmbio sair por qualquer motivo, a peça vai junto. A mão de obra já está paga, e deixar a velha lá dentro significa desmontar tudo de novo em pouco tempo.

Confira o rolamento na mesma abertura, conforme rolamento de embreagem, e o passo a passo do serviço completo em como trocar a embreagem do carro.

Já os sintomas que apontam a peça como culpada, e o teste que separa atuador de ar no sistema, estão em atuador de embreagem com defeito.

Perguntas rápidas

Quais são os tipos de atuador de embreagem?

Cilindro auxiliar externo, montado por fora da carcaça; atuador hidráulico concêntrico, que integra cilindro e rolamento dentro da caixa; e os eletro-hidráulicos ou elétricos, usados em câmbios automatizados.

Por que não se pode comprimir o atuador novo com a mão?

Porque a compressão fora do sistema desloca os retentores internos, que são montados em posição específica. É o erro de bancada que mais condena peça nova antes mesmo da instalação.

Quando se tira a trava do atuador concêntrico?

Só depois que a peça está fixada na carcaça do câmbio, e antes de acoplar a caixa ao motor. Remover a trava antes disso desregula o curso e compromete o acionamento.

Precisa trocar o atuador junto com o kit de embreagem?

No concêntrico, sim, sempre. Como ele fica dentro da carcaça, a mão de obra é a mesma e deixá-lo velho significa refazer a desmontagem em pouco tempo. No externo, a decisão depende do estado da peça.

Que fluido usar no atuador de embreagem?

Apenas o especificado pelo fabricante do veículo, em geral DOT 3, 4 ou 5.1, sempre novo e lacrado. Silicone, vedante e óleo mineral incham os retentores e provocam vazamento em poucas semanas.
